Mengenal Pin Input dan Output pada Arduino Uno sebagai Kunci Utama Proyek Elektronika

Setelah kamu mengenal Arduino Uno dan isi dari Arduino Uno Trainer Kit, sekarang saatnya masuk ke bagian yang lebih teknis tapi sangat penting, yaitu pin input dan output. Pin-pin inilah yang menjadi penghubung utama antara Arduino dan berbagai komponen elektronik yang kamu gunakan.

Secara sederhana, pin pada Arduino bisa kamu anggap sebagai jalur komunikasi. Melalui pin ini, Arduino bisa menerima informasi dari sensor atau tombol, lalu memberikan perintah ke LED, buzzer, motor, dan komponen lainnya.

Apa Itu Pin Input dan Output?

Pin input dan output adalah kaki-kaki pada papan Arduino yang digunakan untuk menghubungkan komponen eksternal. Setiap pin memiliki fungsi tertentu dan bisa diatur melalui program sesuai kebutuhan.

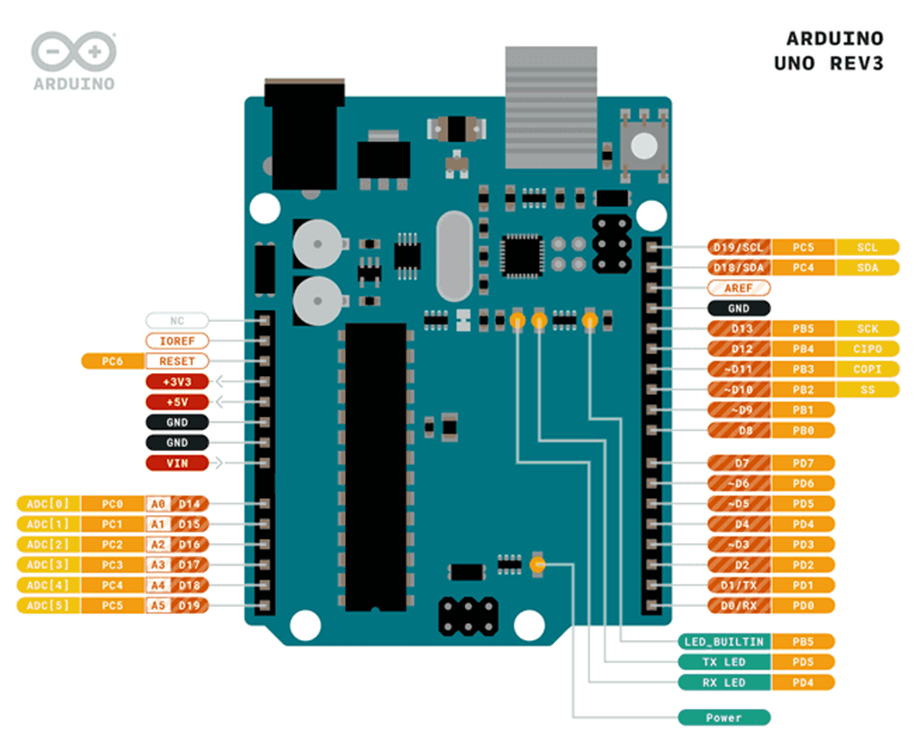

Gambar 1. Pinout Arduino Uno

• Pin input digunakan untuk membaca data atau kondisi dari luar, seperti tombol ditekan atau tidak, nilai sensor cahaya, atau jarak dari sensor ultrasonik.
• Pin output digunakan untuk memberikan perintah ke komponen lain, seperti menyalakan LED, membunyikan buzzer, atau menggerakkan motor.

Dengan memahami cara kerja pin ini, kamu bisa membuat Arduino berinteraksi langsung dengan lingkungan sekitarnya.

Jenis-Jenis Pinout pada Arduino Uno

Arduino Uno memiliki beberapa jenis pin yang masing-masing memiliki fungsi berbeda. Mengenal fungsi pin ini akan memudahkan kamu saat menyusun rangkaian dan menulis program.

Gambar 2. Keterangan Jenis-jenis Pinout pada Arduino Uno

1. Pin Digital

Pin digital digunakan untuk membaca atau memberikan sinyal logika HIGH dan LOW.

• HIGH berarti logika aktif yaitu tegangan tinggi
• LOW berarti logika tidak aktif yaitu tegangan rendah

Pin ini sering digunakan untuk:

• Membaca tombol
• Menyalakan dan mematikan LED
• Mengendalikan buzzer dan relay

Beberapa pin digital juga mendukung fitur PWM, yang memungkinkan kamu mengatur kecepatan motor atau tingkat kecerahan LED.

2. Pin Analog

Pin analog digunakan untuk membaca nilai yang bersifat berubah-ubah, bukan hanya ON dan OFF. Pin ini biasanya digunakan untuk sensor seperti:

• LDR (sensor cahaya)
• Potensiometer
• Sensor suhu atau sensor lainnya

Arduino akan mengubah sinyal analog menjadi data digital agar bisa diproses oleh program.

3. Pin Daya

Selain pin input dan output, Arduino Uno juga memiliki pin khusus untuk catu daya, seperti:

• 5v dan 3v3 untuk memberi tegangan ke komponen
• GND (Ground) sebagai referensi tegangan nol

Pin ini sangat penting untuk memastikan semua komponen mendapatkan daya yang sesuai dan rangkaian dapat bekerja dengan benar.

Kenapa Harus Paham Pin Arduino?

Memahami fungsi pin pada Arduino adalah langkah penting sebelum mulai praktik. Kesalahan dalam penggunaan pin, seperti menghubungkan beban besar langsung ke pin Arduino, bisa menyebabkan papan rusak.

Dengan pemahaman yang baik, kamu akan:

• Lebih mudah menyusun rangkaian
• Lebih cepat memahami contoh program
• Lebih aman saat melakukan percobaan

Karena itu, pada tahap awal pembelajaran sangat disarankan menggunakan Arduino Trainer Kit, karena sudah dirancang agar aman dan ramah untuk pemula.

Di bab selanjutnya, kamu akan mulai praktik langsung, dimulai dari percobaan paling dasar seperti menyalakan LED menggunakan pin Arduino. Dari sana, kamu akan semakin memahami bagaimana pin input dan output bekerja bersama program yang kamu buat.
