Tutorial Membuat Sistem Minimum dengan Atmega328p

Dalam dunia elektronika untuk hobi dan prototyping, Arduino sering kali dianggap sebagai jalan termudah untuk mulai mengerjakan proyek mikrokontroler. Namun, ketika proyek mulai lebih komplikatif misalnya, jika ingin mengecilkan ukuran papan, mengurangi biaya produksi, atau membuat casing yang khusus, maka menggunakan modul Arduino sering kali tidak efisien. Solusinya adalah menjalankan ATmega328P secara terpisah atau  menghubungkan mikrokontroler tersebut langsung pada rangkaian yang sederhana sehingga dapat berfungsi seperti otak dari sebuah Arduino, tetapi dalam ukuran yang jauh lebih kecil dan lebih fleksibel.

Artikel ini ditujukan untuk pemula yang sudah mencoba Arduino sebelumnya dan ingin melanjutkan ke langkah selanjutnya, yaitu merakit rangkaian sistem minimum ATmega328P secara mandiri, memahami setiap komponen pendukungnya (seperti kristal 16MHz, kapasitor, dan pull-up reset), serta mempelajari cara mengunggah program ke chip itu. Selain itu, panduan ini juga bermanfaat untuk pencipta, pelajar, atau pengembang produk yang ingin membuat PCB kustom berbasis ATmega328P.

Alat dan Bahan yang Diperlukan

Untuk menjalankan proyek ini, berikut yang kamu butuhkan :

• IC Atmega328p
• Kristal 16MHz
• Kapasitor 22pF
• Resistor 10k dan 330 Ω
• Kapasitor 10µF
• LED
• Breadboard
• Kabel jumper

Wiring Rangkaian Sistem Minimum Atmega328p

• Pin 7 & 20 ke  tegangan 5V
• Pin 8 & 22 ke GND
• Pin 9&10 ke  22pF melalui Kristal 16MHz
• Pin 1 ke 5V melalui Pull-up 10k
• Pin 19 ke LED yang tersambung ke resistor 330Ω dan GND

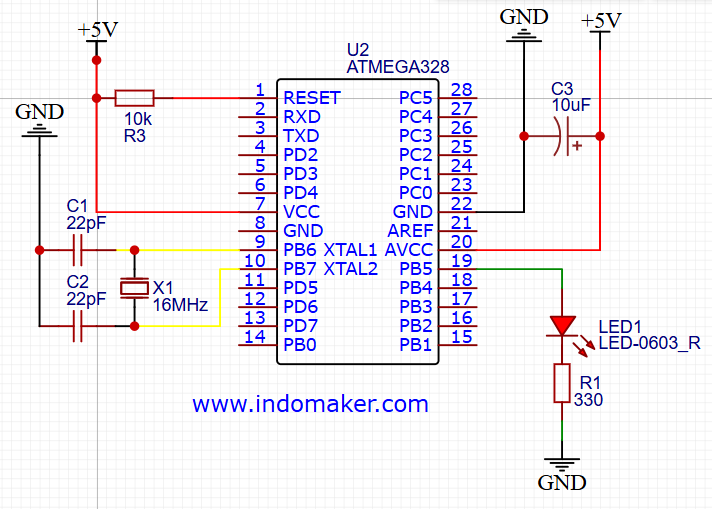

Gambar 1. Wiring Rangkaian Sistem Minimum Atmega328p

Cara Upload Program ke ATmega328P

• Siapkan Arduino Uno (versi dengan socket DIP-28)

• Pastikan Arduino Uno-mu memiliki socket DIP untuk ATmega328P

• Cabut kabel USB.

• Gunakan penarik IC atau obeng pipih kecil. Congkel perlahan dari dua sisi secara bergantian.

• Hati-hati jangan bengkokkan kaki IC.

• Rapikan kaki IC ATmega328P agar lurus & bersih agar masuk socket dengan sempurna.

• Pastikan orientasi takik IC menghadap ke arah konektor USB pada Arduino

• Tekan perlahan sampai IC masuk rata.

• Hubungkan Arduino ke komputer via USB

• Buka Arduino IDE.

• Masukan kode lalu Upload.

• Setekah selesai upload, lepas ic dan masukan kembali ke ic socket rangkaian sistem minimum mu

Menulis Program Blink Sistem Minimum

Setelah semua komponen terpasang, buka software Arduino IDE dan tulis kode berikut :

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);

Penjelasan Kode

• pinMode(..., OUTPUT) set pin LED jadi output.
• digitalWrite(..., HIGH) nyalakan LED; LOW matikan.
• delay(1000) jeda 1 detik.

Apa yang Akan Terjadi dengan Sistem Minimum?

Ketika sistem minimum ATmega328P dinyalakan, mikrokontroler akan langsung menjalankan program yang sebelumnya telah di-upload. Pada contoh program Blink, sistem akan menyalakan LED pada pin PB5 selama satu detik, kemudian mematikannya selama satu detik, dan mengulangi proses tersebut secara terus-menerus. Meskipun tidak lagi berada pada board Arduino Uno, ATmega328P tetap bekerja secara mandiri karena rangkaian minimum sudah menyediakan kebutuhan dasarnya, seperti catu daya 5V, kristal osilator, dan resistor pull-up pada pin RESET.
