Cara Bikin Sistem Monitoring Getaran Gempa dan Stabilitas Kemiringan Pakai ESP32 dan MPU 6050

Halo teman-teman tech enthusiast! Di era industri modern dan pembangunan infrastruktur yang serba cepat, aspek pemantauan kondisi struktur fisik (structural health monitoring) pada objek vital seperti jembatan, gedung bertingkat, hingga mesin pabrik berputar menjadi hal yang sangat krusial. Selama ini, pengecekan kondisi fisik atau kestabilan objek masih sering mengandalkan cara manual atau pemeriksaan berkala. Padahal, metode konvensional ini punya kelemahan fatal: tingkat subjektivitasnya tinggi dan tidak bisa menyajikan data secara kontinu maupun real-time. Kalau ada getaran berlebih atau pergeseran sudut kemiringan yang terlewat sedikit saja, risikonya bisa berujung pada kerusakan sistem mekanis hingga keruntuhan bangunan.

Untuk mengatasi masalah ini, kita bisa membuat solusi cerdas berbasis embedded system yang bekerja secara otomatis! Kalau kamu sebelumnya pernah mencoba belajar membuat sistem monitoring kelembapan tanah berbasis Arduino, proyek kali ini bakal membawa kamu ke tingkat yang lebih seru dan canggih. Kita akan memanfaatkan mikrokontroler ESP32 berkecepatan tinggi dan sensor inersial MEMS MPU-6050 yang menggabungkan 3-axis accelerometer dan 3-axis gyroscope. Data hasil pemantauan akan ditampilkan secara lokal pada Layar LCD 16×2 I2C dan dikirimkan secara wireless via Bluetooth Low Energy (BLE) ke dashboard monitoring berbasis web. Yuk, kita bedah panduan lengkapnya!

Alat dan Bahan yang Dibutuhkan

Untuk merakit proyek ini (baik di dunia nyata maupun lewat platform simulasi Wokwi), berikut adalah komponen utama yang wajib kamu siapkan beserta spesifikasi teknisnya:

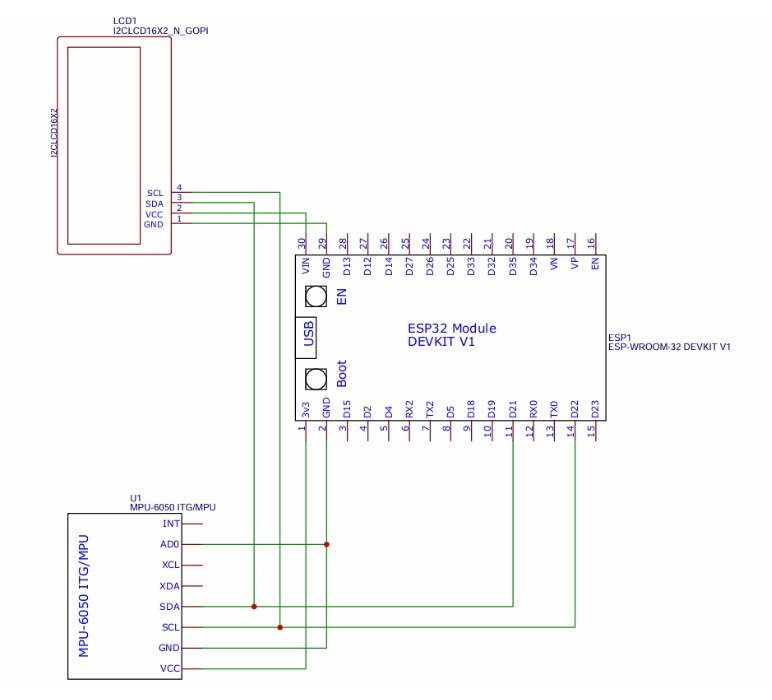

Skematik Rangkaian

Proses perakitan komponen tergolong simpel karena sensor MPU-6050 dan LCD 16×2 sama-sama menggunakan komunikasi I2C. Sensor MPU-6050 berfungsi membaca percepatan dan kecepatan sudut pada tiga sumbu, sehingga cocok digunakan untuk memantau getaran serta perubahan kemiringan objek. Kalau kamu ingin mempelajari spesifikasi teknis dan karakteristik sensor ini lebih lengkap, kamu bisa membaca datasheet resmi MPU-6050 dari TDK InvenSense. Selanjutnya, hubungkan setiap pin komponen ke GPIO ESP32 sesuai tabel koneksi berikut:

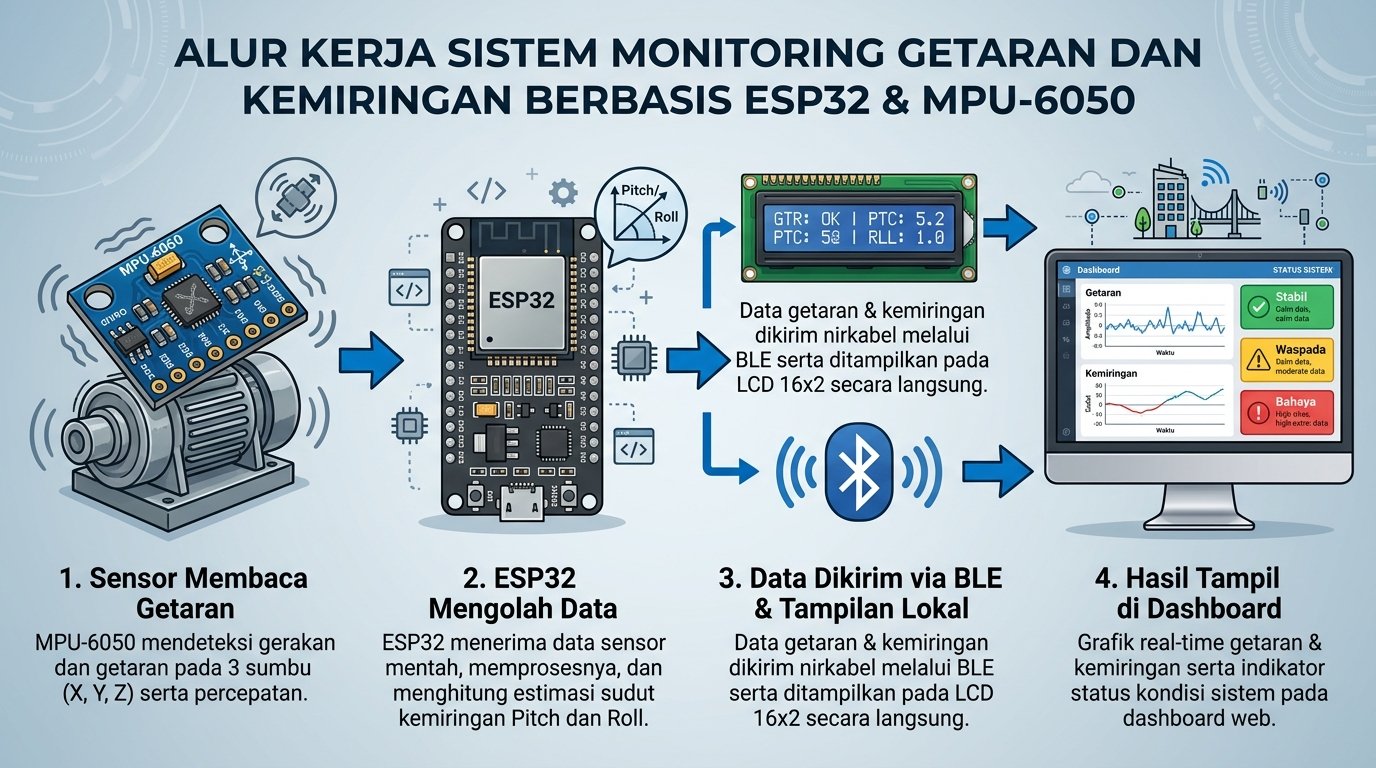

Cara Kerja Sistem dan Konsep Sensor

Nah, sekarang gimana sih cara sistem ini mengubah getaran fisik menjadi data digital yang presisi? Penasaran nggak gimana ESP32 ngolah data dari MPU-6050? Yuk, simak alur kerja sistemnya berikut ini:

1. Pembacaan Register Sensor via I2C: Sensor MPU-6050 mendeteksi percepatan linier pada sumbu X, Y, Z dan kecepatan sudut menggunakan struktur mikro MEMS internal. Sinyal analog diubah oleh ADC 16-bit bawaan sensor menjadi data registrasi digital, lalu dikirimkan ke ESP32 melalui protokol I2C pada alamat bus 0x68.
2. Kalkulasi Data oleh ESP32: Setelah raw data diterima, prosesor dual-core ESP32 akan menghitung magnitudo percepatan linier menjadi nilai resultan getaran (dalam satuan m/s² atau g). Di saat yang bersamaan, data laju kecepatan sudut diintegrasikan untuk menghitung estimasi posisi derajat kemiringan objek, yaitu posisi Pitch (kemiringan depan-belakang) dan Roll (kemiringan kiri-kanan).
3. Transmisi Wireless BLE & Display: ESP32 secara instan membagi data hasil olahan ke dua jalur keluaran: mengirimkan teks ringkas ke modul LCD 16×2 I2C lokal dan mentransmisikan paket data secara wireless via Bluetooth Low Energy (BLE) ke Web Dashboard Monitoring.
4. Klasifikasi Tingkat Keamanan: Berdasarkan ambang batas getaran yang telah diprogram, sistem mengelompokkan kondisi objek ke dalam 3 status keselamatan: Stabil/Aman, Waspada, dan Bahaya.

Pengujian dan Analisis Hasil Monitoring

Biar makin kebayang dengan performa sistem ini, yuk kita bedah data hasil pengujian dan simulasinya! Pengujian dilakukan dengan memberikan berbagai tingkat variasi getaran mekanis pada sensor MPU-6050.

Berikut adalah tabel hasil pengujian nilai ambang batas getaran beserta penetapan status kondisinya:

Catatan: Pada saat pengujian simulasi getaran ekstrem, sistem mencatat puncak guncangan maksimum hingga 2,12 m/s² dan berhasil merekam peristiwa tersebut secara akurat pada log riwayat.

Verifikasi Output Tampilan Monitoring

Sistem monitoring ini memberikan hasil verifikasi pengujian tampilan yang sangat responsif di kedua saluran output:

• Tampilan Lokal LCD 16×2: Setelah diverifikasi, modul LCD 16×2 berhasil menampilkan 4 parameter utama secara bergiliran dan real-time, yaitu:
  1. Nilai percepatan Sumbu Z
  2. Nilai total Vibrasi (m/s²)
  3. Status Bluetooth (BLE) (Terhubung/Terputus)
  4. Status Sistem (Stabil / Waspada / Bahaya)
• Tampilan Web Dashboard (BLE): Antarmuka dashboard jarak jauh berhasil memverifikasi berbagai fitur pemantauan canggih, meliputi:
  • Indikator Status Perangkat (Connected/Disconnected)
  • Grafik Akselerasi Real-Time untuk memantau gelombang getaran secara dinamis
  • Visualisasi 3D Kemiringan Struktur yang bergerak merespons sudut Pitch dan Roll
  • Fitur Pengaturan Batas Getaran (threshold settings) interaktif
  • Log Riwayat Getaran yang menyimpan rekaman riwayat anomali guncangan

Kesimpulan dan Saran Pengembangan

Sistem monitoring getaran dan stabilitas kemiringan objek berbasis ESP32 dan MPU-6050 ini terbukti sukses mendeteksi, mengolah, serta mengklasifikasikan tingkat getaran objek secara presisi dan real-time. Integrasi antara tampilan lokal LCD 16×2 dan dashboard interaktif via BLE memberikan kemudahan ekstra bagi pengguna untuk mengawasi kesehatan struktur fisik secara praktis.

Buat kamu yang mau mengembangkan proyek ini lebih jauh untuk kebutuhan industri atau tugas akhir, ada beberapa saran dan tips mantap yang bisa diterapkan:

• Penambahan Data Logging Cloud: Memanfaatkan koneksi Wi-Fi bawaan ESP32 untuk mengirim data ke database cloud IoT (seperti Firebase atau ThingsBoard) agar data historis bisa disimpan jangka panjang.
• Penerapan Algoritma Filtering: Mengintegrasikan algoritma penyaringan data seperti Kalman Filter atau Complementary Filter untuk meredam noise pembacaan sensor MPU-6050 sehingga grafik getaran jauh lebih mulus dan stabil.
• Sistem Notifikasi Otomatis: Menambahkan fitur notifikasi push langsung ke smartphone, email, atau bot Telegram ketika indikator mendeteksi status Bahaya.
