Memahami Fungsi dan Cara Aman Menggunakan Pin GPIO pada Raspberry Pi untuk Proyek Elektronik Pemula

Salah satu fitur paling menarik dari Raspberry Pi adalah deretan pin GPIO (General-Purpose Input/Output) yang terletak di sepanjang sisi atas papan. Pin GPIO merupakan antarmuka fisik antara Raspberry Pi dan dunia luar. Secara sederhana, pin ini bisa dianggap sebagai sakelar yang bisa kamu nyalakan atau matikan (input), atau yang bisa dinyalakan dan dimatikan oleh Raspberry Pi (output).

Dengan pin GPIO, Raspberry Pi bisa mengontrol dan memonitor berbagai perangkat elektronik. Misalnya, kamu bisa menyalakan atau mematikan LED, menggerakkan motor, dan masih banyak lagi. Raspberry Pi juga bisa mendeteksi input, seperti apakah sebuah tombol ditekan, mengukur suhu, cahaya, dan sensor lainnya. Aktivitas ini biasa disebut dengan istilah physical computing.

Raspberry Pi memiliki 40 pin GPIO (atau 26 pin pada model-model awal), dan setiap pin memiliki fungsi yang berbeda-beda.

Jika kamu punya label pin seperti RasPiO pin label, alat ini sangat membantu untuk mengenali fungsi masing-masing pin. Pastikan label ditempatkan dengan lubang gantungan menghadap ke port USB, dan mengarah keluar.

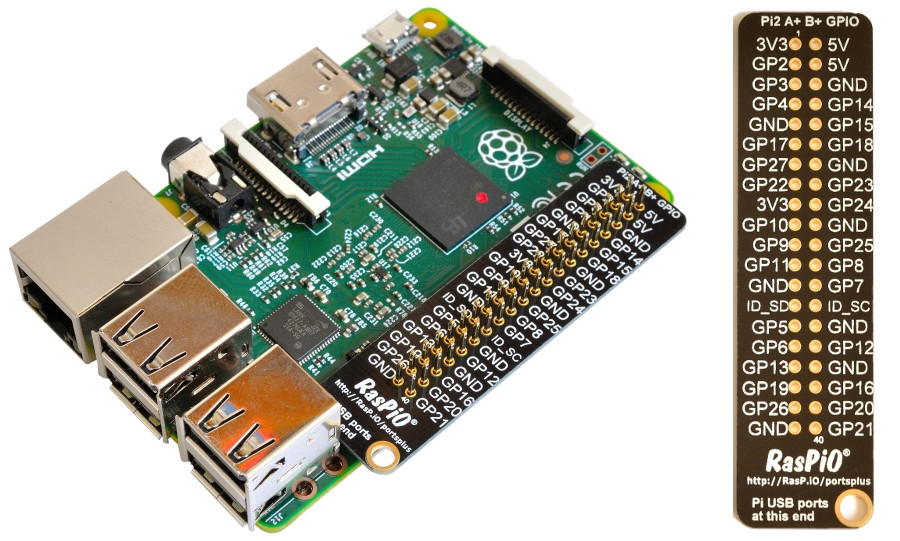

Gambar 1. Raspberri GPiO pin label

Kalau kamu tidak punya label pin, jangan khawatir panduan ini bisa membantumu mengenali nomor dan fungsi dari setiap pin.

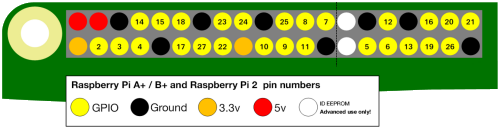

Gambar 2. Raspberry Pi GPIO Pinout

Kamu akan melihat beberapa pin diberi label seperti:

PERINGATAN : Mengutak-atik pin GPIO bisa jadi aktivitas yang aman dan menyenangkan, asalkan kamu mengikuti petunjuk dengan benar. Namun, jangan sembarangan mencolokkan kabel atau sumber daya ke Raspberry Pi, terutama pada pin 5V. Hal ini bisa merusak papan Raspberry Pi secara permanen.

Selain itu, hindari menghubungkan komponen yang membutuhkan daya besar secara langsung ke GPIO. Misalnya:

• LED masih aman
• Motor tidak aman, kecuali menggunakan rangkaian tambahan seperti driver motor

Kalau kamu merasa belum terlalu yakin, sebaiknya gunakan add-on board seperti Explorer HAT. Perangkat ini dirancang untuk memberikan perlindungan dan kemudahan saat kamu belajar menggunakan GPIO, cocok untuk pemula sebelum langsung terjun ke pengkabelan manual.

Pin GPIO pada Raspberry Pi membuka banyak kemungkinan menarik dalam dunia elektronika dan pemrograman. Dengan GPIO, kamu bisa membangun sistem interaktif yang mampu membaca data dari lingkungan dan meresponsnya secara otomatis. Namun, penting untuk selalu memahami fungsi tiap pin dan cara penggunaannya agar tidak merusak perangkat. Mulailah dari proyek-proyek kecil, dan seiring waktu, kamu bisa mengeksplorasi lebih banyak ide kreatif yang menggabungkan hardware dan software secara menyenangkan. Selamat mencoba!
