Tutorial Mengambil Data Analog dan Digital Sensor Getar Piezoelectric Ceramic Piezo

Sensor getar Piezoelektrik adalah komponen yang fantastis untuk mendeteksi benturan, getaran, atau bahkan suara. Namun berbeda dengan modul piezo 3 pin yang hanya bisa mendapatkan data analog, Pada modul sensor ini dilengkapi dengan dua jenis output: Analog (A0​) untuk mengukur kekuatan getaran dan Digital (D0​) untuk memberikan sinyal on/off sederhana.

Karena kemampuan uniknya untuk mengubah energi mekanik menjadi sinyal listrik, modul sensor Piezo 27mm ini menjadi ideal untuk berbagai aplikasi, mulai dari sistem alarm getar, drum elektronik yang sensitif terhadap sentuhan, hingga mendeteksi gempa bumi mikro

Alat dan Bahan yang Diperlukan

Untuk menjalankan proyek ini, berikut yang kamu butuhkan :

• Piezo 4 pin
• Arduino Uno
• Breadboard dan kabel jumper
• Software:
  • Arduino IDE

Wiring Rangkaian Piezo

Susun rangkaian dengan panduan seperti ini:

• kabel Piezo hitam ke IN-
• kabel Piezo merah ke IN+
• Pin VCC ke 5v
• Pin GND ke GND
• Pin A ke A0
• Pin D ke 7

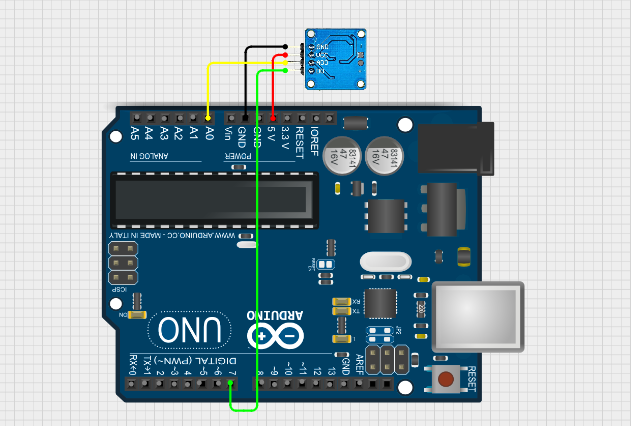

Gambar 1. Wiring Rangkaian Piezo dengan Arduino Uno

Menulis Program Data Analog dan Digital Piezo

Setelah semua komponen terpasang, buka software Arduino IDE dan tulis kode berikut :

#define Dig_pin 7
int Ana_out = 0;

void setup() {
  Serial.begin(9600);
  pinMode(Dig_pin, INPUT);
}

void loop() {
  int dig_out = digitalRead(Dig_pin);
  Ana_out = analogRead(A0);

  Serial.print("Anaolog : ");
  Serial.print(Ana_out);
  Serial.print("        Digital :");
  Serial.println(dig_out);

  delay(500);
}

Penjelasan Kode

• const int piezoPin = A0; : Menentukan pin A0 sebagai input dari sensor Piezo.
• analogRead(piezoPin); : Membaca sinyal analog dari sensor getar.
• int dig_out = digitalRead(Dig_pin); : Membaca nilai digital dari pin Dig_pin (HIGH atau LOW) dan menyimpannya ke variabel dig_out.
• Ana_out = analogRead(A0); : Membaca nilai analog dari pin A0 dan menyimpannya ke variabel Ana_out.

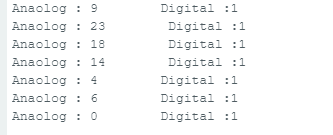

Apa yang Akan Terjadi dengan Piezo?
