Tutorial Dasar Menyalakan LED Menggunakan Raspberry Pi dan GPIO

Salah satu proyek pertama yang sering dilakukan oleh pemula dalam dunia Raspberry Pi adalah menyalakan LED. Meskipun terlihat sederhana, proyek ini merupakan langkah awal penting untuk memahami bagaimana Raspberry Pi dapat mengontrol perangkat elektronik menggunakan pin GPIO (General Purpose Input/Output). Dalam tutorial ini, kamu akan mempelajari cara menyalakan LED menggunakan Raspberry Pi secara aman dan efektif. Cocok untuk pemula yang ingin mulai bereksperimen dengan physical computing!

LED (Light Emitting Diode) adalah komponen yang dasar sering dipakai dalam berbagai proyek elektronika karena mudah digunakan dan hemat energi. Tapi perlu diingat, LED juga cukup sensitif. Kalau diberi arus terlalu besar, LED bisa rusak dan bahkan bisa sampai meledak.

Supaya aman, kita perlu menambahkan resistor secara seri dengan LED. Resistor ini berfungsi membatasi jumlah arus listrik yang mengalir ke LED, sehingga komponen kecil ini bisa bekerja dengan baik dan tahan lama.

Sebagai contoh, kamu bisa coba hubungkan kaki panjang LED (anoda) ke pin GPIO 3V3 di Raspberry Pi, lalu kaki pendeknya (katoda) ke pin GND. Di antara sambungan tersebut, pasang resistor dengan nilai minimal 50Ω. Semakin besar nilai resistornya, biasanya LED akan terlihat lebih redup—jadi bisa disesuaikan dengan kebutuhan.

Alat dan Bahan yang Dibutuhkan

Untuk menjalankan proyek ini, berikut yang kamu butuhkan :

• Raspberry Pi Trainer Kit V2
• LED
• Resistor
• Breadboard dan kabel jumper
• Software:
  • MobaXterm (untuk remote terminal)
  • Notepad++ (untuk menulis skrip Python)

Wiring Rangkaian Percobaan Pertama

Susun rangkaian dengan panduan seperti ini:

• Pin katoda LED ke 3v3
• Pin  anoda ke GND

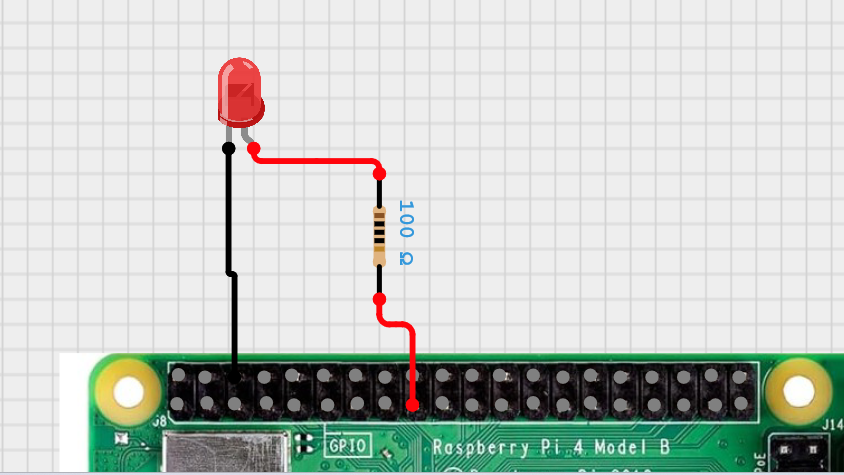

Gambar 1. Wiring Rangkaian Percobaan LED ke Pin 3v3

Jika LED kamu tersambung ke pin 3V3, maka LED akan langsung menyala. Ini karena pin 3V3 selalu memberikan tegangan, jadi LED akan terus menyala selama Raspberry Pi menyala.

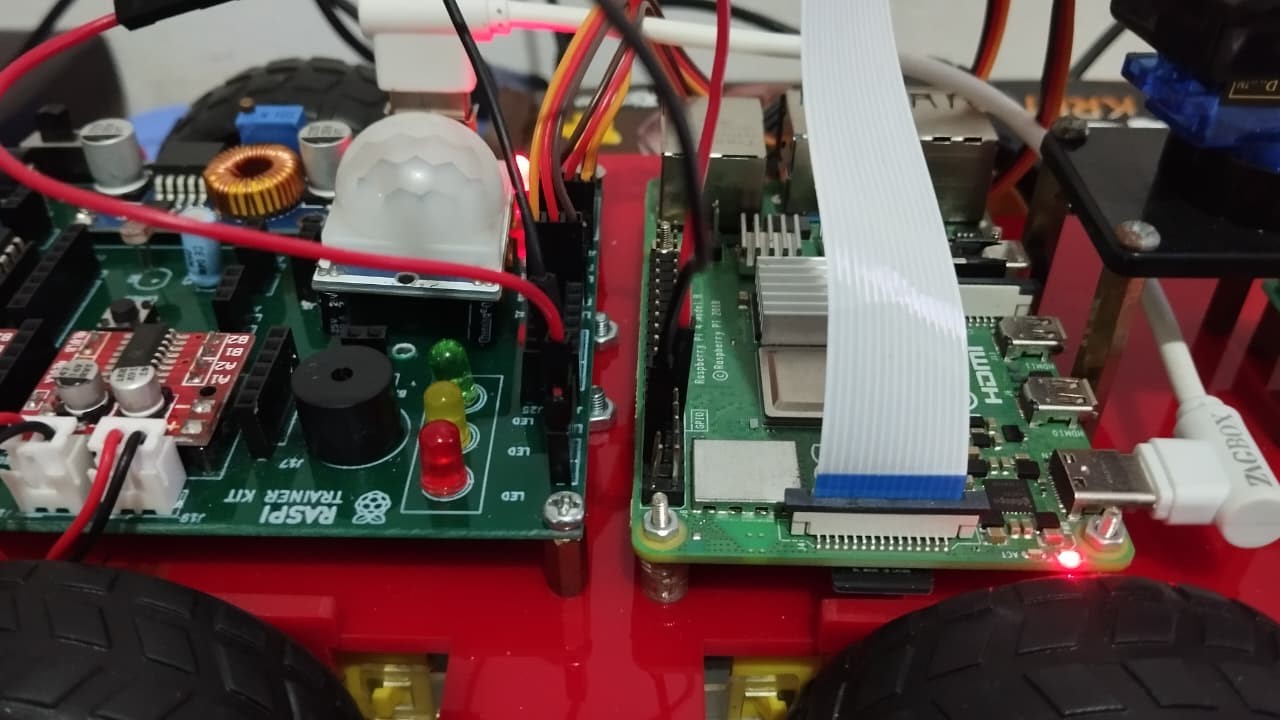

Gambar 2. Hasil Percobaan LED terhubung ke pin 3v3

Tapi sekarang, sebagai perbandingan coba pindahkan koneksi LED dari pin 3V3 ke GPIO. Apa yang dapat terjadi dengan hanya memindahkan 1 kabel?

Wiring Rangkaian Percobaan Kedua

Susun rangkaian dengan panduan seperti ini:

• Pin VCC ke GPIO 17
• Pin GND ke GND

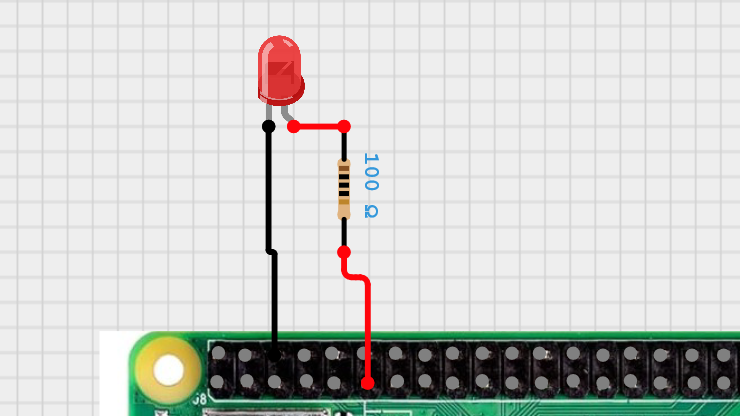

Gambar 3. Wiring Rangkaian Percobaan ke pin GPIO 17

Apa yang Akan Terjadi?

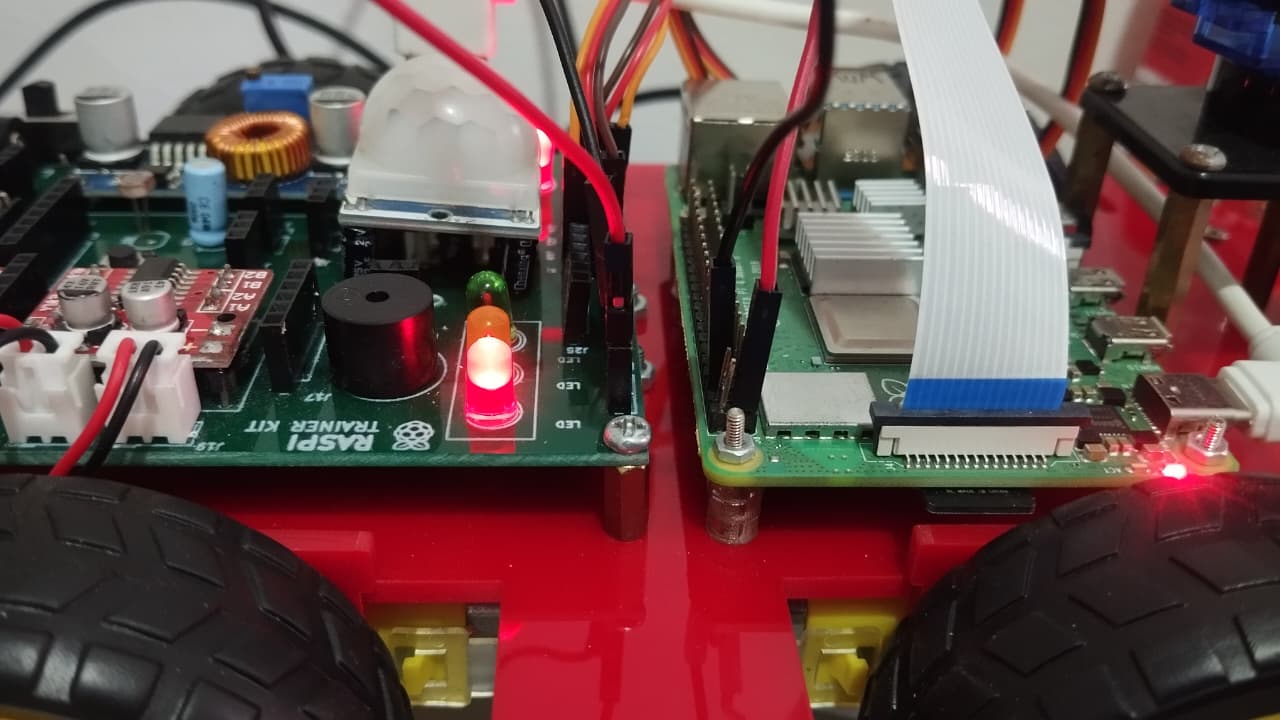

Gambar 3. Hasil percobaan LED ke pin GPIO 17

Hasilnya? LED akan mati. Ini wajar, karena GPIO 17 tidak memberikan tegangan secara otomatis. Bedanya, sekarang LED sudah terhubung ke pin yang bisa dikendalikan lewat kode!

Tutorial ini merupakan langkah awal yang sederhana namun penting untuk memahami konsep kontrol digital menggunakan Raspberry Pi. Dengan hanya menggunakan LED dan resistor, kamu sudah bisa mulai belajar bagaimana perangkat lunak dan perangkat keras dapat bekerja sama. Setelah ini, kamu bisa mengembangkan proyek ke tingkat berikutnya, seperti menyalakan LED berdasarkan sensor gerak atau membuat sistem notifikasi sederhana. Terus bereksperimen, dan selamat belajar dunia fisik dengan Raspberry Pi!
